Корабельна оптико-електронна система управління вогнем артилерії «Sarmat»

04.10.16

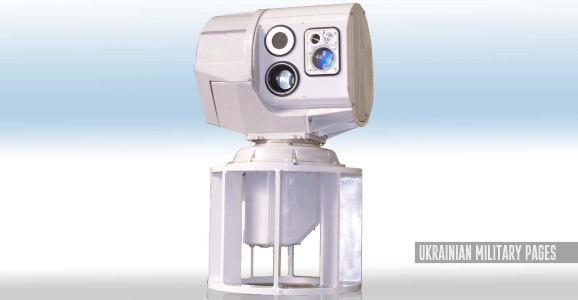

КОЕСУВ Сармат фото © kvant-ukr.org

Корабельна оптико-електронна система управління вогнем артилерії малого і середнього калібру «Sarmat» призначена для спостереження за надводною та береговою обстановкою, управління стрільбою артилерії малого і середнього калібру (23...76мм) по повітряним, надводним і береговим цілям.

Розробник: Державне підприємство «Науково-дослідний інститут «Квант» (Київ)

Система забезпечує:

  • отримання цілевказання від загальнокорабельної РЛС або за заданими даними;
  • ручний захват і автоматичне супроводження цілей за кутовими координатами і дальністю;
  • вимірювання кутових координат і дальності до супроводжуваної цілі;
  • інерційний супровід цілі за екстрапольованими координатами;
  • прийом поточних координат цілі в палубній системі координат і перетворення в стабілізовану земну;
  • визначення параметрів руху цілі;
  • забезпечення метеорологічної та балістичної підготовки стрільби;
  • рішення задачі зустрічі снаряду з ціллю та обчислення параметрів наведення гармати (повних кутів горизонтального і вертикального наведення);
  • облік коректур стрільби;
  • отримання даних і відображення інформації, що супроводжує стрільбу;
  • автономний ручний пошук цілей (повітряних, надводних, берегових) в заданому секторі;
  • вибір режимів стрільби та облік витрачених боєприпасів;
  • автоматизований контроль у роботі та контроль загальної працездатності системи з індикацією інформації про несправні пристрої на екрані відеомонітору;
  • тренування оператора з бойового використання системи.


Тактико-технічні характеристики
Середньоквадратична погрішність вироблення повних кутів наведення гармати в горизонтальній і вертикальній площинах не більше
1,5-2,0
Середньоквадратична погрішність визначення координат супроводжуваної цілі:
  кутових координат, мрад не більше 0,2
  дальності, м не більше 5
Робочі сектори в палубній системі координат:
  за курсовим кутом, град. ±175
  за кутом місця, град. -20 - +85
Робочий час системи (від моменту захвату на автосупровід до готовності на початок стрільби), с не більше 3
Швидкість перенацілення:
  за курсовим кутом, град/с 70
  за кутом місця, град/с 50
Поле зору оптико-електронних датчиків:
телевізійної камери
  вузьке поле зору, по горизонталі 1°27'
  вузьке поле зору, по вертикалі 1°5'
  широке поле зору, по горизонталі 28°31'
  широке поле зору, по вертикалі 21°23'
тепловізійної камери
  вузьке поле зору, по горизонталі 2,5°
  вузьке поле зору, по вертикалі 1,67°
  широке поле зору, по горизонталі 12°
  широке поле зору, по вертикалі
Дальність захвату на автосупровід літака при метеорологічній дальності видимості ≥25 км:
  телевізійним каналом, км не менше 12
  тепловізійним каналом, км не менше 10
Маса системи без ЗІП, кг 416
  з них маса оптико-електронного приладу, кг 217
Споживана потужність, кВт 2


На озброєнні (використання)

Встановлюється на кораблі та катери різного призначення, в тому числі на малі броньовані артилерійські катери проекту 58155, шифр «МБАК» (Гюрза-М).

МБАК U174 «Аккерман» МБАК U175 «Бердянськ» СУВ на катерах проекту 58155 U174 «Аккерман» та U175 «Бердянськ»
