оновлено 24.05.18

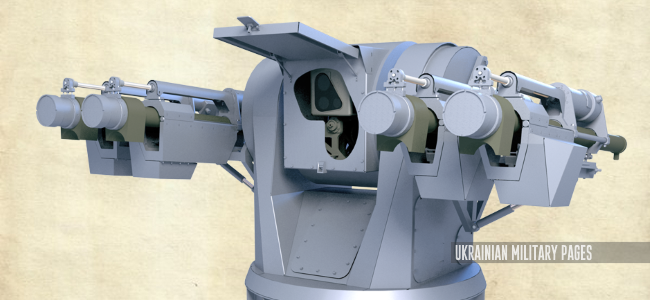

Корабельна зенітно-ракетна система малої дальності «Арбалет-К» призначена для ураження реактивних, турбогвинтових і гвинтомоторних літаків та вертольотів на зустрічних курсах і навздогін, в умовах візуальної видимості цілі з використанням ЗКР типу «Ігла».
Розробник: Державне підприємство «Державне Київське конструкторське бюро «Луч»
До складу системи «Арбалет-К» входять:
* кількість пускових модулів визначається договором на поставку.
Для навчання особового складу поставляється імітатор пускового модуля з двома імітаторами зенітних керованих ракет. Для технічного обслуговування системи «Арбалет-К» поставляється комплект вивіркового обладнання КВО.
Тактико-технічні характеристики
Загальні:
Маса: 1140 кг
Габаритні розміри, мм: 1730х2245х1590
Температурний діапазон застосування: від - 40˚ до +60˚
Озброєння та система управління вогнем:
2x2 ПУ* ЗКР типу "Ігла"
Тип наведення: комбіноване тепловізійне і телевізійне виявлення цілей
Дальність ураження цілі: 500 - 5000 м
Максимальна висота ураження цілей, м:
- реактивні літаки:
на зустрічних курсах: 2000 м
навздогін: 2500 м
- вертольоти і турбогвинтові літаки:
на зустрічних курсах: 3000 м
навздогін: 3500 м
Мінімальна висота ураження цілей: 10 м
Швидкість цілей:
- на зустрічних курсах: 360 м/с
- навздогін: 320 м/с
Дальність виявлення цілей: 12 км
Кути повороту платформи поворотної:
- по курсовому куту: від –150˚ до +150˚
- по куту місця: від –25˚ до +60˚
- по куту крену: ±25˚
На озброєнні (використання)
Використані джерела:
Веб-сайт ДП «Державне Київське конструкторське бюро «Луч»
![Корабельна зенітно-ракетна система малої дальності Арбалет-K](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi18JzmZTkPtfaxSZUGzAj9FpYR1b9l9Go5XmeKiloeLRgtOj0l_vvoXfwIG9wtkgkC0MW1jcqxgRi4zh6TpKs8HV9Wa3HV6gpNIKMyeF5Cp_TVQFGKcnNLa4CwceYFOjvd0ALFgMPH7dw/s1600/arbalet_k.jpg)
Розробник: Державне підприємство «Державне Київське конструкторське бюро «Луч»
До складу системи «Арбалет-К» входять:
- основа з приводами;
- пульт;
- прилад наведення з тепловізором;
- платформа поворотна;
- два пускових модулі*, на кожному з яких встановлено по дві ЗКР типу «Ігла»;
- комплект ЗІП;
- комплект експлуатаційної документації.
* кількість пускових модулів визначається договором на поставку.
Для навчання особового складу поставляється імітатор пускового модуля з двома імітаторами зенітних керованих ракет. Для технічного обслуговування системи «Арбалет-К» поставляється комплект вивіркового обладнання КВО.
![Корабельна зенітно-ракетна система малої дальності «Арбалет-K»](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhndJiI48saazQavT4xerOeInGQGROAzrY0NaQrkIfKoq0Pjtt45IuMk9NmN-clIERgngOnU1B_F2aHS0Ikr_ffATMmWhKDRwTLFJFWcGKV9LHmsSsIr6u-hir-UbXBmpULJTuQm59V25Y/s1600/arbalet_k.png)
Тактико-технічні характеристики
Загальні:
Маса: 1140 кг
Габаритні розміри, мм: 1730х2245х1590
Температурний діапазон застосування: від - 40˚ до +60˚
Озброєння та система управління вогнем:
2x2 ПУ* ЗКР типу "Ігла"
Тип наведення: комбіноване тепловізійне і телевізійне виявлення цілей
Дальність ураження цілі: 500 - 5000 м
Максимальна висота ураження цілей, м:
- реактивні літаки:
на зустрічних курсах: 2000 м
навздогін: 2500 м
- вертольоти і турбогвинтові літаки:
на зустрічних курсах: 3000 м
навздогін: 3500 м
Мінімальна висота ураження цілей: 10 м
Швидкість цілей:
- на зустрічних курсах: 360 м/с
- навздогін: 320 м/с
Дальність виявлення цілей: 12 км
Кути повороту платформи поворотної:
- по курсовому куту: від –150˚ до +150˚
- по куту місця: від –25˚ до +60˚
- по куту крену: ±25˚
На озброєнні (використання)
Може бути встановлений на кораблях (катерах) різного призначення.
ЗРК «Арбалет-K» поставлявся для озброєння ракетно-артилерійських кораблів проекту 250 «Барс» ВМС Казахстану (протягом 2013-2017 років було виготовлено чотири кораблі).
![Ukrainian Military Pages](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg-bMs4sIUZC6BeZJ5VScsaf2oLjGnAjUVcPZ59-PhXLuxc7ph6QhNdUlF1BFpCDzkt40ntGLYFxteCodhFCZyCNDMlu4MAWyEaQ-VN2491ruSR_h23ZCdttyQNkrQVAF-bUe8A96g6V3OH/s1600/10336580.jpg)
Використані джерела:
Веб-сайт ДП «Державне Київське конструкторське бюро «Луч»
