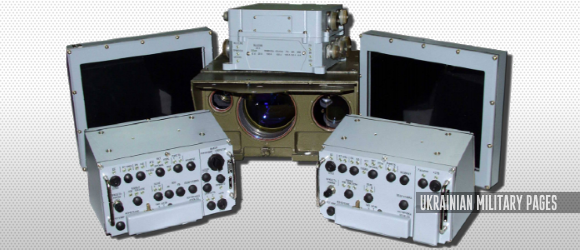

Виріб «Трек-М» представляє собою оптично-електронну систему спостереження, прицілювання і керування вогнем (СКВ).
Виробник: ПАТ «Чернігівський завод радіоприладів» (ЧеЗаРа)
Призначений для спостереження та виявлення наземних цілей та "зависших" гелікоптерів, прицілювання та керування озброєнням бойового модуля бронетранспортера в складі:
Виріб «ТРЕК-М» забезпечує:
Тактико-технічні характеристики
Склад виробу
На озброєнні (використання)
Входить до складу бойових модулів, зокрема БМ-3М «Штурм-М» та БМ-7 «Парус», що встановлюються на БТР-3Е та БТР-4Е відповідно.
Використані джерела:
Веб-сайт ПАТ «Чернігівський завод радіоприладів»
Виріб «Трек-М» представляє собою оптично-електронну систему спостереження, прицілювання і керування вогнем (СКВ).
Виробник: ПАТ «Чернігівський завод радіоприладів» (ЧеЗаРа)
Призначений для спостереження та виявлення наземних цілей та "зависших" гелікоптерів, прицілювання та керування озброєнням бойового модуля бронетранспортера в складі:
- автоматична 30мм гармата ЗТМ-1;
- автоматичний гранатомет АГС-17;
- кулемет калібру 7,62 мм типа КТ-7,62 (ПКТ);
- протитанковий ракетний комплекс «Бар'єр»;
- засіб встановлення димових завіс.
Виріб «ТРЕК-М» забезпечує:
- виявлення цілей за допомогою оглядового панорамного пристрою «Панорама-2П» і формування зображення виявлених цілей і оточення на відеомоніторі командира;
- спостереження цілей та оточення в денних умовах та в умовах зниженої природної освітленості;
- виявлення цілей за допомогою телевізійних камер ВТК і ШТК оптично-електронного модуля (ОЕМ) та формування зображення виявлених цілей та оточення на відеомоніторах командира і оператора;
- вимірювання відстані до цілі за допомогою лазерного далекоміра (ЛД);
- відображення на відеомоніторах командира і оператора зображення цілей та оточення;
- формування і відображення на відеомоніторах командира та оператора марки візування цілі;
- визначення відстані до цілі непрямим методом;
- автоматичне визначення кутів прицілювання для обраної зброї;
- керування стрільбою зброї обраного типу;
- формування та відображення на відеомоніторах командира та оператора марки прицілювання для обраного типу зброї в залежності від відстані до цілі;
- формування та відображення на відеомоніторах службової алфавітно-цифрової інформації;
- відображення на відеомоніторах чисельного значення кута прицілювання при стрельбі гранатометом по невидимій цілі в залежності від введеного значення відстані до цілі;
- комутацію напруги бортової мережі +27 B на блоки виробу та пристрої бронетранспортера;
- керування механізмами гармати при заряджанні;
- вибір типу снаряду гармати (бронебійно-трасуючий чи осколково-фугасно-запалювальний) та режима стрільби (черга-одиночний) для гармати та гранатомета;
- запам'ятовування встановленної кількості боєзапаса гармати та гранатомета і автоматичний відлік залишку при стрільбі;
- керування 6 ПУ постановника димових завіс;
- автоматизований контроль апаратури виробу.
Тактико-технічні характеристики
- відстань визначення та розпізнавання наземної цілі в денних умовах при МДВ >10 км, освітленості не більше 105 люкс і коефіцієнті контраста 0,4 наведена в таблиці
Тип камери Тип цілі Відстань, не менше, км виявлення розпізнавання ВТК танк 6 5 жива сила 3 2 ШТК танк 3 - жива сила 2 -
- відстань визначення наземної цілі типу танк в умовах природної нічної освітленності 5x10-3 люкс на місцевості при МДВ >10 км і коефіцієнті контраста 0,5 для ВТК - не менше 1 км;
- діапазон вимірюваних відстаней до цілей, що спостерігаються:
мінімальна - 160 м,
максимальна - 7 км (не менше) - максимальна похибка вимірювання відстані до цілі - не більше 5м;
- похибка визначення відстані непрямим методом для типової цілі на дистанції 2500м не більше 10%;
- кут поля зору (азимут х кут місця)
(2° 20' x 1° 50') +/- 5% - для ВТК,
(8° 40' x 6° 30') +/- 5% - для ШТК. - кутова роздільна здатність, що відповідає відтворенню одної телевізійної лінії на відеомоніторі, не менше 40 угл. секунд для ВТК и 3 угл. мин. для ШТК;
- час готовності виробу до виконання бойового завдання не більше 2 хв. після включення, а при зниженні температури навколишнього середовища до мінус 40°С - 5хв. (відеомонітори – 12хв.);
- час безперервної роботи виробу не менше 6 год з наступною перервою 1 година перед черговим включенням;
- електроживлення виробу здійснюється від бортової мережі (27 +2/-5) В, сумарний струм споживання не більше 15 А (без врахування струму живлення механізмів зброї);
- загальна вага виробу не більше 70 кг (без врахування ваги кабелів);
- середній наробіток на відмову 1000 год;
- назначений строк служби 15 років;
- назначений ресурс на протязі всього часу служби не менше 15000 годин.

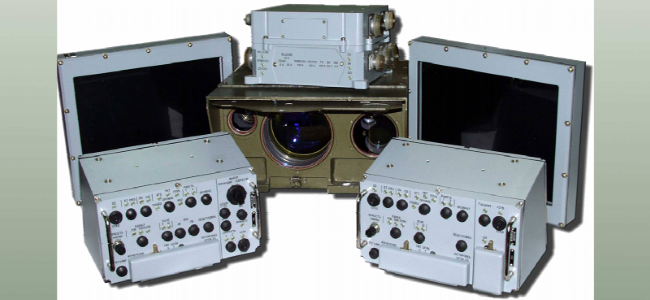

Склад виробу
| Найменування | Позначення | Кількість | Габаритні розміри, мм | Вага, кг |
| Пульт командира ПК | 468324.004-01 | 1 | 280х191х211 | 4,5 |
| Пульт оператора ПО | 468324.005-01 | 1 | 280х191х211 | 4 |
| Блок керування механізмами БУМ | 468364.029-01 | 1 | 272х247х138 | 6,5 |
| Оптично-електронний модуль ОЭМ-В | 201219.075-12ПС | 1 | 490х368х214 | 32,5 |
| Відеомонітор | 467846.003-02 | 2 | 310х360х103 | 8 |
| Комплект кабелів* | 468939.004 | 1 | ||
| Комплект кабелів* | 468939.005 | 1 |
* Комплект кабелів, з яким постачається виріб, оговорюється в договорі на постачання виробу.
Оптично-електронний модуль (далі ОЕМ) розміщується на зовнішній поверхні зліва на вісі блока озброєння бронетранспортера. Блок керування механізмами розміщується в башті. Пульт командира, пульт оператора, два відеомонітора (командира та оператора) - у внутрішньому відсіку бронетранспортера.
Пульт командира (ПК) призначений для роботи з панорамним приладом, організації взаємодії з оператором, а також виконання завдань з управління вогнем і юстирування.
Пульт оператора (ПО) призначений для управління подачею на виріб напруги +27 В, виконання завдань з управління вогнем і юстирування, при призначенні його керуючим вогнем; а також виконання заряджання гармати; установки кількості боєзапасу гармати і гранатомета; приведення бойового модуля в похідне положення.
На озброєнні (використання)
Входить до складу бойових модулів, зокрема БМ-3М «Штурм-М» та БМ-7 «Парус», що встановлюються на БТР-3Е та БТР-4Е відповідно.
